Вид
|
Кран шаровой |
|
DN
|
15 - 600 мм. |
|
Материал
|
Сталь |
|
Среда
|
Холодная и горячая вода |
|
Присоединение
|
Фланцевое |
|
Давление, PN
|
16; 25; 40 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |

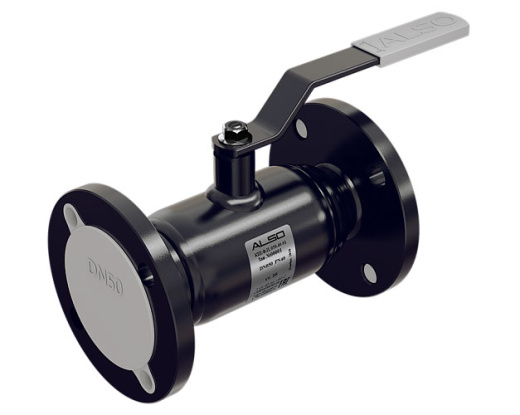

Стальные краны шаровые ALSO для жидких сред с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды». Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие нефтепродукты и другие жидкие среды, по отношению к которым материалы крана коррозионно-стойки.
Номенклатура кранов шаровых ALSO для жидких сред включает изделия с условными диаметрами (DN) от 20 до 600 мм, рассчитанными на условное давление (PN) от 1,6 до 4,0 МПа.
Расчетный срок службы шаровых кранов ALSO – 30 лет.
Гарантийный срок – до 10 лет при эксплуатации кранов на трубопроводах, транспортирующих рабочую среду в соответствии с главами XXII‑XXVI «Правила технической эксплуатации электрических станций и сетей Российской Федерации». В иных случаях гарантийный срок составляет 3 года.
Герметичность класса А.
- Проход шара: полнопроходной.
Варианты климатического исполнения:
01 – Стандартное исполнение (У1) – корпус изготовлен из стали 20, для использования в температурном диапазоне от -40 до +40 °С
02 – Хладостойкое исполнение (УХЛ1) – корпус изготовлен из стали 09Г2С, для использования в температурном диапазоне от -60 до +40 °С
03 – Коррозионно-стойкое исполнение (УХЛ1) – корпус изготовлен из нержавеющей стали 12Х18Н10Т, для использования в температурном диапазоне от -60 до +40 °С
Краны могут также иметь категорию размещения 2, 3, 4, 5 по ГОСТ 15150
Максимальная температура рабочей среды: +200 °С (не для пара).
Конструкция шарового крана ALSO для жидких сред
Материалы основных деталей
|
№ п/п |
Деталь |
Спецификация материалов по исполнениям |
||
|
01 (У1) |
02 (УХЛ1) |
03 (УХЛ1) Коррозионно-стойкое |
||
|
1 |
Ручка |
Ст.3 |
Ст.3 |
Ст.3 |
|
2 |
Гайка |
оцинкованная сталь |
оцинкованная сталь |
оцинкованная сталь |
|
3 |
Кольцо уплотнительное |
Фторсилоксан |
Фторсилоксан |
Фторсилоксан |
|
4 |
Кольцо |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
|
5 |
Шток |
Ст.20Х13, AISI 420 |
Ст.20Х13, AISI 420 |
Ст. 12Х18Н10Т, AISI 321 |
|
6 |
Пружина |
ст. 65Г (оцинкованная) |
ст. 65Г (оцинкованная) |
отсутствует |
|
7 |
Кольцо опорное |
ст. 08ПС |
ст. 08ПС |
Ст. 12Х18Н10Т, AISI 321 |
|
8 |
Уплотнитель седла |
Фторсилоксан |
Фторсилоксан |
Фторсилоксан |
|
9 |
Седло |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
Ф4К20 (PTFE +20% С) |
|
10 |
Шар |
ст.20Х13, ст.08Х13, ст.08Х18Н10 (AISI 304, AISI 409, AISI 321) |
ст.20Х13, ст.08Х13, ст.08Х18Н10 (AISI 304, AISI 409, AISI 321) |
ст. 12Х18Н10Т (AISI 321) |
|
11 |
Горловина |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
|
12 |
Корпус |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
|
13 |
Патрубок |
Ст.20 |
Ст.09Г2С |
Ст. 12Х18Н10Т (AISI 321) |
